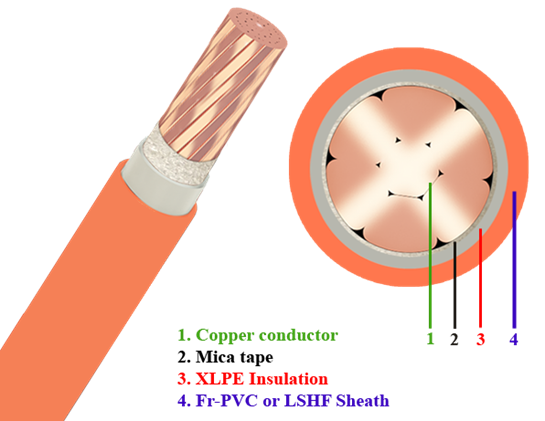

BẢNG M1: CÁP CHỐNG CHÁY 1 LÕI
|
MINH HỌA |
MÔ TẢ |
|
|
Tiêu chuẩn: TCVN 5935-1; IEC 60502-1; IEC 60331; IEC 60332; BS 6387 Quy cách: Cu/Mica/XLPE/Fr-PVC hoặc Cu/Mica/XLPE/LSZH Cu/Mica/XLPE/LSHF Điện áp định mức U0/U: 0.6/1kV Lõi: Đồng, nén chặt class2 Cách điện: XLPE Chống cháy: Mica tape Vỏ: Fr-PVC hoặc LSZH, LSHF Bán kinh uốn cong nhỏ nhất:8xD(D:đường kính cáp)
|
|
Loại cáp |
Lõi |
Cách Điện |
Vỏ |
Đ.Kính |
Đ.Trở |
kg/km |
|
|
1 |
ZR-YJV 1x1.5 |
7/CC |
0.7 |
1.4 |
6.6 |
12.1 |
55 |
|
2 |
ZR-YJV 1x2.5 |
7/CC |
0.7 |
1.4 |
7 |
7.41 |
68 |
|
3 |
ZR-YJV 1x4 |
7/CC |
0.7 |
1.4 |
7.6 |
4.61 |
88 |
|
4 |
ZR-YJV 1x6 |
7/CC |
0.7 |
1.4 |
8.1 |
3.08 |
110 |
|
5 |
ZR-YJV 1x10 |
7/CC |
0.7 |
1.4 |
8.5 |
1.83 |
150 |
|
6 |
ZR-YJV 1x16 |
7/CC |
0.7 |
1.4 |
9 |
1.15 |
210 |
|
7 |
ZR-YJV 1x25 |
7/CC |
0.9 |
1.4 |
10.5 |
0.727 |
310 |
|
8 |
ZR-YJV 1x35 |
7/CC |
0.9 |
1.4 |
11.5 |
0.524 |
406 |
|
9 |
ZR-YJV 1x50 |
7/CC |
1 |
1.4 |
13 |
0.387 |
532 |
|
10 |
ZR-YJV 1x70 |
19/cc |
1.1 |
1.4 |
15 |
0.268 |
734 |
|
11 |
ZR-YJV 1x95 |
19/cc |
1.1 |
1.5 |
17 |
0.193 |
991 |
|
12 |
ZR-YJV 1x120 |
19/cc |
1.2 |
1.5 |
19 |
0.153 |
1,233 |
|
13 |
ZR-YJV 1x150 |
19/cc |
1.4 |
1.6 |
21 |
0.124 |
1,516 |
|
14 |
ZR-YJV 1x185 |
37/cc |
1.6 |
1.6 |
23 |
0.0991 |
1,879 |
|
15 |
ZR-YJV 1x240 |
37/cc |
1.7 |
1.7 |
26 |
0.0754 |
2,442 |
|
16 |
ZR-YJV 1x300 |
37/cc |
1.8 |
1.8 |
28 |
0.0601 |
3,026 |
|
17 |
ZR-YJV 1x400 |
61/cc |
2 |
1.9 |
32 |
0.047 |
3,887 |

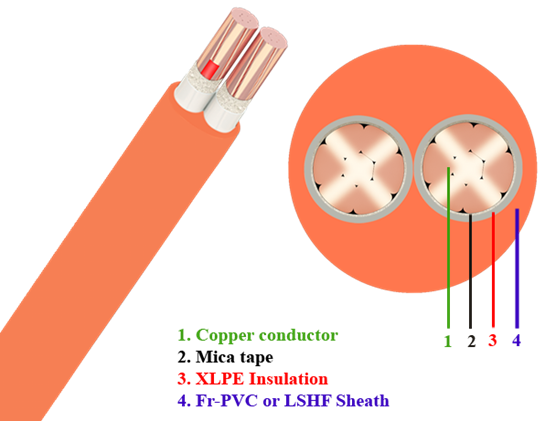

BẢNG M2: CÁP CHỐNG CHÁY 2 LÕI
|
MINH HỌA |
MÔ TẢ |
|
|
Tiêu chuẩn: TCVN 5935-1; IEC 60502-1; IEC 60331; IEC 60332; BS 6387 Quy cách: Cu/Mica/XLPE/Fr-PVC hoặc Cu/Mica/XLPE/LSZH Cu/Mica/XLPE/LSHF Điện áp định mức U0/U: 0.6/1kV Lõi: Đồng, nén chặt class2 Cách điện: XLPE Chống cháy: Mica tape Vỏ: Fr-PVC hoặc LSZH, LSHF Bán kinh uốn cong nhỏ nhất:8xD(D:đường kính cáp)
|
|
TT |
Loại cáp |
Lõi |
Cách điện |
Vỏ |
Đ.Kính |
Đ.Trở |
kg/km |
|
1 |
ZR-YJV 2x1.5 |
7/0.52 |
0.7 |
1.8 |
10.9 |
12.1 |
159 |
|
2 |
ZR-YJV 2x2.5 |
7/0.67 |
0.7 |
1.8 |
11.7 |
7.41 |
190 |
|
3 |
ZR-YJV 2x4 |
7/0.86 |
0.7 |
1.8 |
12.9 |
4.61 |
241 |
|
4 |
ZR-YJV 2x6 |
7/1.04 |
0.7 |
1.8 |
14.1 |
3.08 |
294 |
|
5 |
ZR-YJV 2x10 |
7/cc |
0.7 |
1.8 |
15.3 |
1.83 |
387 |
|
6 |
ZR-YJV 2x16 |
7/cc |
0.7 |
1.8 |
17.3 |
1.15 |
530 |
|
7 |
ZR-YJV 2x25 |
7/cc |
0.9 |
1.8 |
20.1 |
0.727 |
770 |
|
8 |
ZR-YJV 2x35 |
7/cc |
0.9 |
1.8 |
22.3 |
0.524 |
991 |

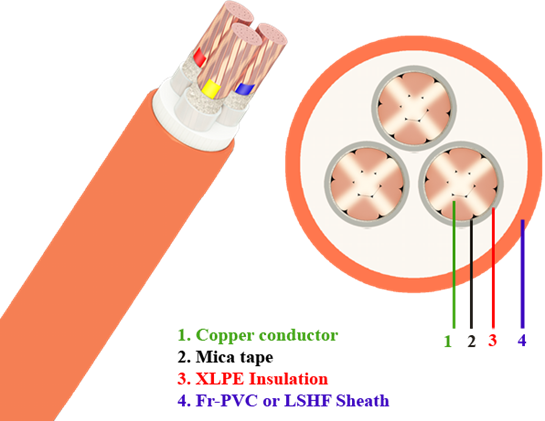

BẢNG M3: CÁP CHỐNG CHÁY 3 LÕI
|
|
MÔ TẢ |
|
|
|
|
|
Tiêu chuẩn: TCVN 5935-1; IEC 60502-1; IEC 60331; IEC 60332; BS 6387 Quy cách: Cu/Mica/XLPE/Fr-PVC hoặc Cu/Mica/XLPE/LSZH Cu/Mica/XLPE/LSHF Điện áp định mức U0/U: 0.6/1kV Lõi: Đồng, nén chặt class2 Cách điện: XLPE Chống cháy: Mica tape Vỏ: Fr-PVC hoặc LSZH, LSHF Bán kinh uốn cong nhỏ nhất:8xD(D:đường kính cáp)
|
|
Loại cáp |
Lõi |
Cách điện |
Vỏ |
Đ.Kính |
Đ.Trở |
kg/km |
|
|
1 |
ZR-YJV 3x1.5 |
7/0.52 |
0.7 |
1.8 |
11.4 |
12.1 |
201 |
|
2 |
ZR-YJV 3x2.5 |
7/0.67 |
0.7 |
1.8 |
12.3 |
7.41 |
245 |
|
3 |
ZR-YJV 3x4 |
7/0.86 |
0.7 |
1.8 |
13.6 |
4.61 |
314 |
|
4 |
ZR-YJV 3x6 |
7/1.04 |
0.7 |
1.8 |
14.9 |
3.08 |
387 |
|
5 |
ZR-YJV 3x10 |
7/cc |
0.7 |
1.8 |
16.2 |
1.83 |
519 |
|
6 |
ZR-YJV 3x16 |
7/cc |
0.7 |
1.8 |
18.3 |
1.15 |
716 |
|
7 |
ZR-YJV 3x25 |
7/cc |
0.9 |
1.8 |
21.3 |
0.727 |
1,051 |
|
8 |
ZR-YJV 3x35 |
7/cc |
0.9 |
1.8 |
23.7 |
0.524 |
1,367 |
|
9 |
ZR-YJV 3x50 |
7/cc |
1 |
1.8 |
26.8 |
0.387 |
1,791 |
|
10 |
ZR-YJV 3x70 |
19/cc |
1.1 |
2 |
31.4 |
0.268 |
2,471 |

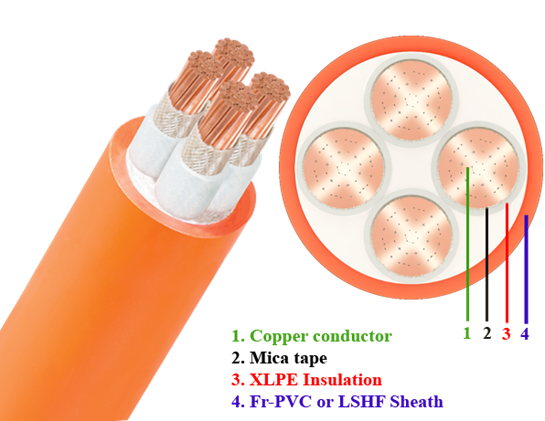

BẢNG M4: CÁP CHỐNG CHÁY 4 LÕI
|
MINH HỌA |
MÔ TẢ |
|
|
|
|
|
Tiêu chuẩn: TCVN 5935-1; IEC 60502-1; IEC 60331; IEC 60332; BS 6387 Quy cách: Cu/Mica/XLPE/Fr-PVC hoặc Cu/Mica/XLPE/LSZH Cu/Mica/XLPE/LSHF Điện áp định mức U0/U: 0.6/1kV Lõi: Đồng, nén chặt class2 Cách điện: XLPE Chống cháy: Mica tape Vỏ: Fr-PVC hoặc LSZH, LSHF Bán kinh uốn cong nhỏ nhất:8xD(D:đường kính cáp)
|
|
TT |
Loại cáp |
Lõi |
Cách điện |
Vỏ |
Đ.Kính |
Đ.Trở |
kg/km |
|
1 |
ZR-YJV 4x1.5 |
7/0.52 |
0.7 |
1.8 |
12.2 |
12.1 |
237 |
|
2 |
ZR-YJV 4x2.5 |
7/0.67 |
0.7 |
1.8 |
13.1 |
7.41 |
290 |
|
3 |
ZR-YJV 4x4 |
7/0.86 |
0.7 |
1.8 |
14.6 |
4.61 |
379 |
|
4 |
ZR-YJV 4x6 |
7/1.04 |
0.7 |
1.8 |
16.1 |
3.08 |
473 |
|
5 |
ZR-YJV 4x10 |
7/cc |
0.7 |
1.8 |
17.5 |
1.83 |
645 |
|
6 |
ZR-YJV 4x16 |
7/cc |
0.7 |
1.8 |
19.9 |
1.15 |
902 |
|
7 |
ZR-YJV 4x25 |
7/cc |
0.9 |
1.8 |
23.3 |
0.727 |
1,337 |
|
8 |
ZR-YJV 4x35 |
7/cc |
0.9 |
1.8 |
26.2 |
0.524 |
1,757 |
|
9 |
ZR-YJV 4x50 |
7/cc |
1 |
1.8 |
29.6 |
0.387 |
2,310 |
|
10 |
ZR-YJV 4x70 |
19/cc |
1.1 |
1.9 |
34.7 |
0.268 |
3,180 |
|
11 |
ZR-YJV 4x95 |
19/cc |
1.1 |
2 |
39.0 |
0.193 |
4,275 |
|
12 |
ZR-YJV 4x120 |
19/cc |
1.2 |
2.1 |
42.8 |
0.153 |
5,287 |
|
13 |
ZR-YJV 4x150 |
19/cc |
1.4 |
2.2 |
48.1 |
0.124 |
6,521 |
|
14 |
ZR-YJV 4x185 |
37/cc |
1.6 |
2.4 |
53.1 |
0.0991 |
8,058 |
|
15 |
ZR-YJV 4x240 |
37/cc |
1.7 |
2.6 |
60.1 |
0.0754 |
10,454 |
|
16 |
ZR-YJV 4x300 |
37/cc |
1.8 |
2.8 |
66.0 |
0.0601 |
12,935 |
|
17 |
ZR-YJV 4x400 |
61/CC |
2 |
3 |
74.4 |
0.047 |
16,582 |

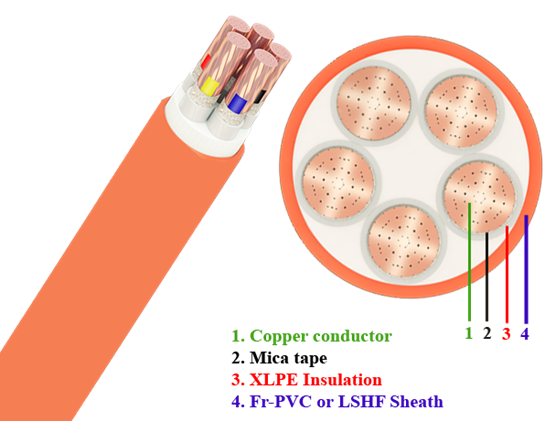

BẢNG M5: CÁP CHỐNG CHÁY 5 LÕI
|
MINH HỌA |
MÔ TẢ |
|
|
|
|
|
Tiêu chuẩn: TCVN 5935-1; IEC 60502-1; IEC 60331; IEC 60332; BS 6387 Quy cách: Cu/Mica/XLPE/Fr-PVC hoặc Cu/Mica/XLPE/LSZH Cu/Mica/XLPE/LSHF Điện áp định mức U0/U: 0.6/1kV Lõi: Đồng, nén chặt class2 Cách điện: XLPE Chống cháy: Mica tape Vỏ: Fr-PVC hoặc LSZH, LSHF Bán kinh uốn cong nhỏ nhất:8xD(D:đường kính cáp)
|
|
Loại cáp |
Lõi |
Cách điện |
Vỏ |
Đ.Kính |
Đ.Trở |
kg/km |
|
|
1 |
ZR-YJV 5x1.5 |
7/0.52 |
0.7 |
1.8 |
14.0 |
12.1 |
302 |
|
2 |
ZR-YJV 5x2.5 |
7/0.67 |
0.7 |
1.8 |
15.2 |
7.41 |
374 |
|
3 |
ZR-YJV 5x4 |
7/0.86 |
0.7 |
1.8 |
17.0 |
4.61 |
489 |
|
4 |
ZR-YJV 5x6 |
7/1.04 |
0.7 |
1.8 |
18.8 |
3.08 |
612 |
|
5 |
ZR-YJV 5x10 |
7/cc |
0.7 |
1.8 |
20.6 |
1.83 |
831 |
|
6 |
ZR-YJV 5x16 |
7/cc |
0.7 |
1.8 |
23.6 |
1.15 |
1173 |
|
7 |
ZR-YJV 5x25 |
7/cc |
0.9 |
1.8 |
28.2 |
0.727 |
1744 |
|
8 |
ZR-YJV 5x35 |
7/cc |
0.9 |
1.8 |
31.7 |
0.524 |
2285 |
|
9 |
ZR-YJV 5x50 |
7/cc |
1 |
1.8 |
35.8 |
0.387 |
3002 |

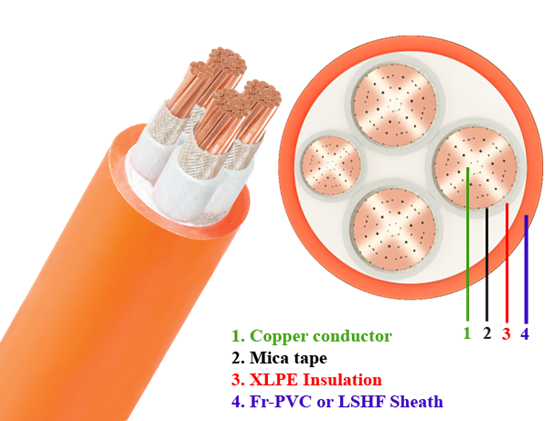

BẢNG M41: CÁP CHỐNG CHÁY 4 LÕI 3x+1
|
MINH HỌA |
MÔ TẢ |
|
|
|
|
|
Tiêu chuẩn: TCVN 5935-1; IEC 60502-1; IEC 60331; IEC 60332; BS 6387 Quy cách: Cu/Mica/XLPE/Fr-PVC hoặc Cu/Mica/XLPE/LSZH Cu/Mica/XLPE/LSHF Điện áp định mức U0/U: 0.6/1kV Lõi: Đồng, nén chặt class2 Cách điện: XLPE Chống cháy: Mica tape Vỏ: Fr-PVC hoặc LSZH, LSHF Bán kinh uốn cong nhỏ nhất:8xD(D:đường kính cáp)
|
|
TT |
Loại cáp |
Lõi |
Cách điện |
Vỏ |
Đ.Kính |
Đ.Trở |
kg/km |
|
1 |
ZR-YJV 3x2.5+1.5 |
7/0.67 |
0.7 |
1.8 |
12.9 |
7.41 |
277 |
|
2 |
ZR-YJV 3x4+2.5 |
7/0.86 |
0.7 |
1.8 |
14.2 |
4.61 |
356 |
|
3 |
ZR-YJV 3x6+4 |
7/1.04 |
0.7 |
1.8 |
15.7 |
3.08 |
449 |
|
4 |
ZR-YJV 3x10+6 |
7/cc |
0.7 |
1.8 |
17.1 |
1.83 |
601 |
|
5 |
ZR-YJV 3x16+10 |
7/cc |
0.7 |
1.8 |
19.3 |
1.15 |
837 |
|
6 |
ZR-YJV 3x25+16 |
7/cc |
0.9 |
1.8 |
22.5 |
0.727 |
1,223 |
|
7 |
ZR-YJV 3x35+16 |
7/cc |
0.9 |
1.8 |
24.5 |
0.524 |
1,532 |
|
8 |
ZR-YJV 3x35+25 |
7/cc |
1 |
1.8 |
25.5 |
0.524 |
1,641 |
|
9 |
ZR-YJV 3x50+25 |
19/cc |
1.1 |
2 |
28.1 |
0.387 |
2,052 |
|
10 |
ZR-YJV 3x50+35 |
19/cc |
1.1 |
2 |
28.8 |
0.387 |
2,158 |
|
11 |
ZR-YJV 3x70+35 |
19/cc |
1.1 |
2 |
32.5 |
0.268 |
2,824 |
|
12 |
ZR-YJV 3x70+50 |
19/cc |
1.1 |
2 |
33.3 |
0.268 |
2,963 |
|
13 |
ZR-YJV 3x95+50 |
19/cc |
1.1 |
2.1 |
36.6 |
0.193 |
3,770 |
|
14 |
ZR-YJV 3x95+70 |
19/cc |
1.1 |
2.1 |
38.0 |
0.193 |
3,986 |
